Cục Đẩy Công Suất TCB T4800 – 4 Kênh 800W/8Ω, Class H

Cục đẩy công suất TCB T4800 – 4 kênh linh hoạt cho hệ thống âm thanh chuyên nghiệp

Cục đẩy công suất TCB T4800 là thiết bị khuếch đại công suất 4 kênh của TCB Sound, phù hợp với các hệ thống âm thanh cần nhiều kênh khuếch đại trong cùng một thiết bị.

TCB T4800 cung cấp công suất 800W x 4 ở 8Ω, 1400W x 4 ở 4Ω và 1500W x 4 ở 2Ω. Khi hoạt động ở chế độ Bridge 8Ω, thiết bị đạt công suất 2800W x 2.

Cục đẩy sử dụng mạch Class H, đáp tuyến tần số 20Hz–20kHz, tỷ lệ tín hiệu trên nhiễu ≥100dB và hỗ trợ ba chế độ Stereo – Bridge – Parallel.

Với thiết kế 4 kênh, khả năng làm việc ở tải 2Ω, 4Ω và 8Ω, TCB T4800 mang đến nhiều lựa chọn phối ghép cho hệ thống karaoke, hội trường, sân khấu, sự kiện và các cấu hình âm thanh chuyên nghiệp.

Công suất 4 kênh – 800W x 4 ở 8Ω

Điểm nổi bật của cục đẩy TCB T4800 là thiết kế 4 kênh công suất độc lập, giúp một thiết bị có thể đảm nhiệm nhiều kênh loa trong hệ thống.

Công suất Stereo

• 8Ω: 800W x 4
• 4Ω: 1400W x 4
• 2Ω: 1500W x 4

Công suất Bridge

• 8Ω Bridge: 2800W x 2

Thiết kế này mang lại tính linh hoạt khi cần phân chia nhiều kênh loa mà không phải sử dụng quá nhiều cục đẩy riêng biệt.

Hoạt động linh hoạt ở tải 2Ω, 4Ω và 8Ω

TCB T4800 hỗ trợ trở kháng tải:

2Ω – 4Ω – 8Ω trên mỗi kênh ở chế độ Stereo.

Khả năng làm việc ở nhiều mức trở kháng giúp kỹ thuật viên có thêm phương án khi thiết kế và phối ghép hệ thống.

Tùy theo công suất RMS, trở kháng và số lượng loa, người dùng có thể tính toán phương án đấu nối phù hợp với từng kênh công suất của T4800.

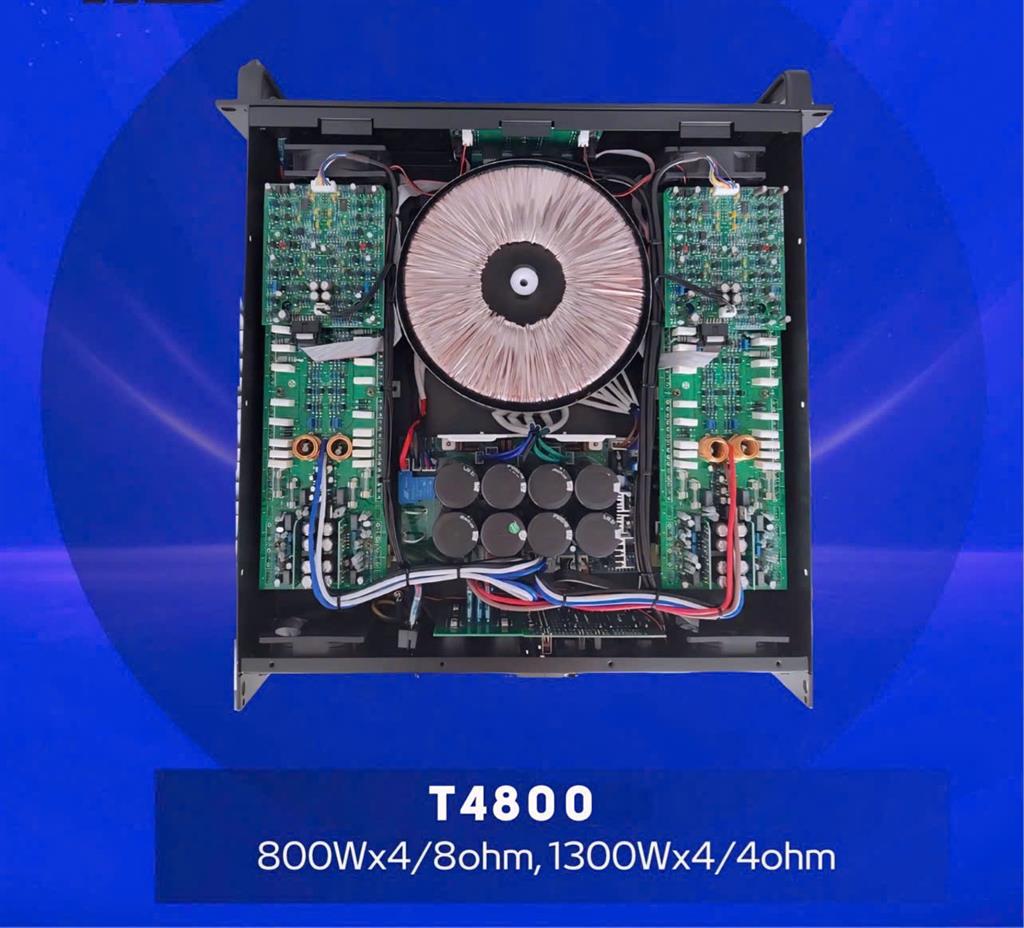

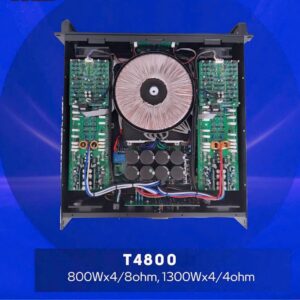

Mạch Class H – Thiết kế khuếch đại công suất chuyên nghiệp

Khác với các model TCB 2.24, 2.26 và 4.13 sử dụng cấu trúc Class D+AB, cục đẩy công suất TCB T4800 sử dụng mạch Class H.

Class H là cấu trúc khuếch đại được ứng dụng trên nhiều thiết bị công suất chuyên nghiệp. Trên TCB T4800, thiết kế này kết hợp với cấu hình 4 kênh để đáp ứng nhu cầu khuếch đại cho nhiều hệ thống âm thanh khác nhau.

Thiết bị có Voltage Gain 40,2dB và Slew Rate 35V/µs.

Signal-to-Noise Ratio ≥100dB

Một thông số đáng chú ý trên TCB T4800 là tỷ lệ tín hiệu trên nhiễu:

Signal-to-Noise Ratio ≥100dB.

Bên cạnh đó, thiết bị có:

• THD+N: ≤0,05%
• Crosstalk Separation: ≥70dB
• Damping Factor: ≥250
• Voltage Gain: 40,2dB
• Slew Rate: 35V/µs
• Input Impedance: 20kΩ Balanced / 10kΩ Unbalanced

Đây là các thông số quan trọng khi đánh giá đặc tính kỹ thuật của một cục đẩy công suất trong hệ thống âm thanh.

Đáp tuyến tần số 20Hz–20kHz

Cục đẩy công suất TCB T4800 có đáp tuyến tần số:

20Hz–20kHz (+0,5/-0,5dB)

Dải đáp tuyến này bao phủ vùng tần số âm thanh nghe được, phù hợp với vai trò khuếch đại tín hiệu trong các hệ thống âm thanh sử dụng loa full-range, loa subwoofer và nhiều cấu hình loa chuyên nghiệp khác.

Damping Factor ≥250

TCB T4800 có hệ số Damping Factor:

≥250 tại 8Ω, 1kHz trở xuống.

Thông số Damping Factor thể hiện mối quan hệ giữa trở kháng tải loa và trở kháng đầu ra của bộ khuếch đại, đồng thời là một trong những thông số cần xem xét khi lựa chọn cục đẩy cho hệ thống loa.

Khi phối ghép thực tế, ngoài Damping Factor còn cần tính toán đồng thời công suất, trở kháng, số lượng loa, dây dẫn và yêu cầu vận hành của toàn hệ thống.

3 chế độ hoạt động Stereo – Bridge – Parallel

Cục đẩy TCB T4800 hỗ trợ ba chế độ đầu ra:

Stereo

Cho phép sử dụng các kênh công suất theo cấu hình Stereo, phù hợp với nhiều phương án phân chia loa trong hệ thống.

Bridge

Ở chế độ Bridge 8Ω, TCB T4800 cung cấp:

2800W x 2.

Chế độ ghép cầu tạo thêm phương án sử dụng khi hệ thống yêu cầu mức công suất lớn hơn trên ngõ ra.

Parallel

Thiết bị cũng hỗ trợ chế độ Parallel, tăng tính linh hoạt khi thiết lập hệ thống.

3 mức Input Sensitivity

TCB T4800 hỗ trợ ba mức độ nhạy đầu vào:

0.775V / 1V / 32dB

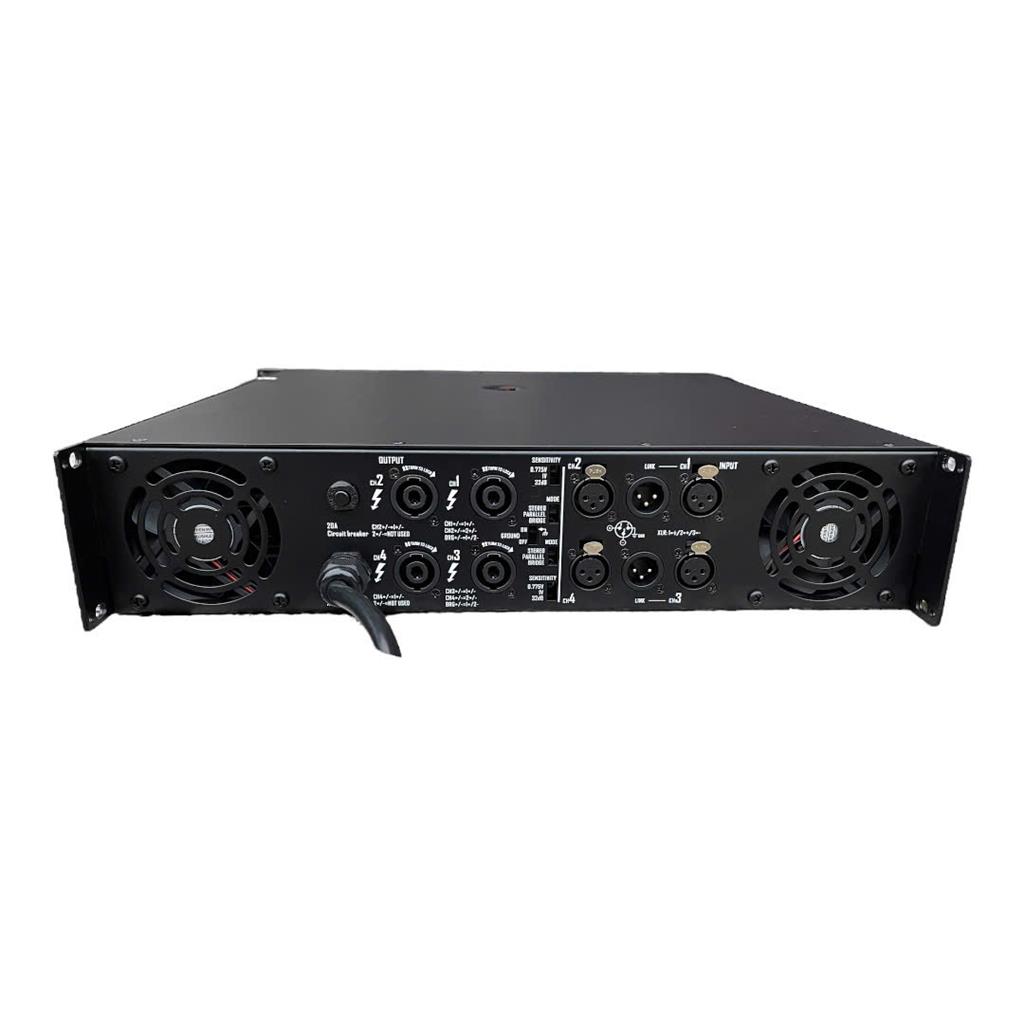

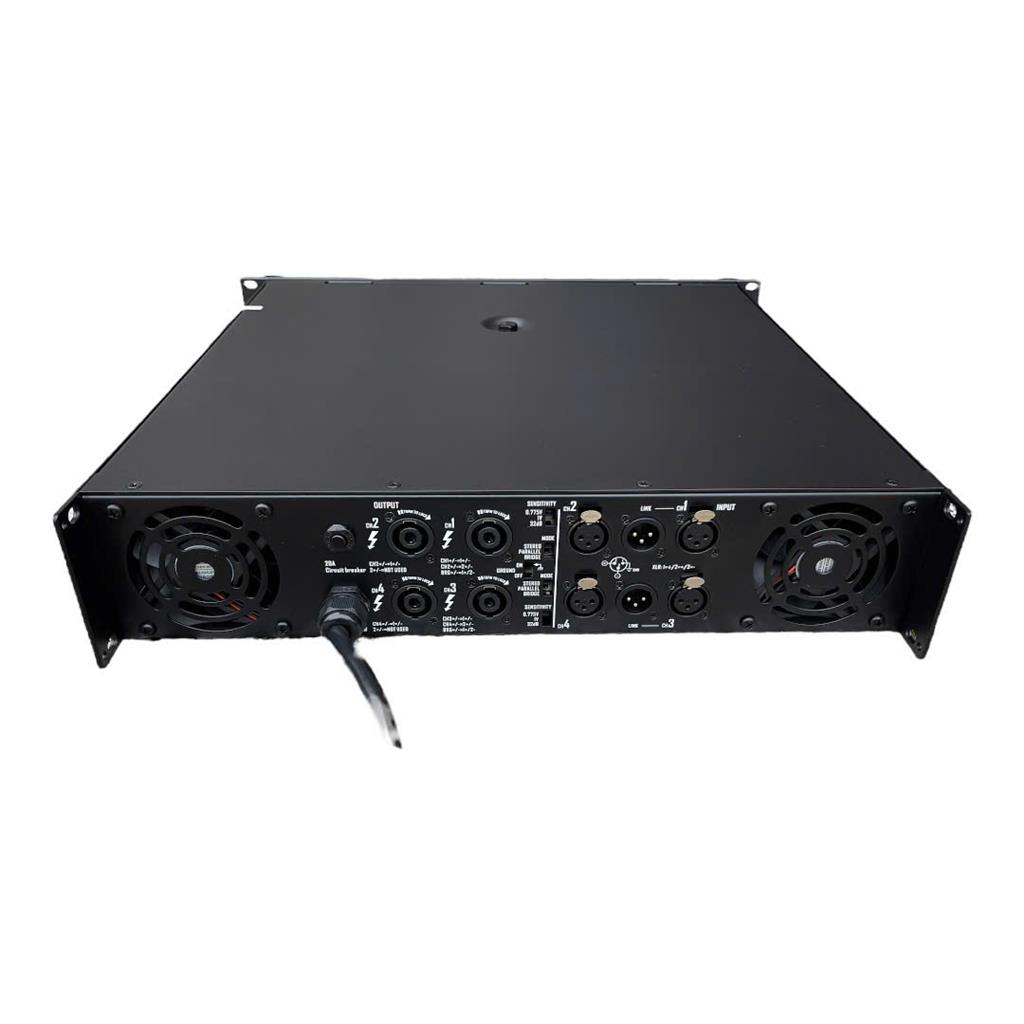

Mặt sau thiết bị được trang bị các công tắc:

Output Modes – Input Sensitivity – Ground

Nhờ đó, kỹ thuật viên có thể thiết lập cục đẩy phù hợp với thiết bị xử lý tín hiệu và yêu cầu của từng cấu hình âm thanh.

Kết nối XLR và SpeakON Neutrik

TCB T4800 được trang bị hệ thống kết nối chuyên nghiệp.

Đầu vào

• 4 x XLR 3-pin Female Neutrik
• 4 x XLR 3-pin LINK Neutrik

Đầu ra

• 4 x SpeakON Neutrik
• Binding Posts

Thiết kế 4 đầu vào cùng các cổng LINK thuận tiện khi T4800 được tích hợp trong tủ máy và kết nối với DSP, mixer, processor hoặc các thiết bị xử lý tín hiệu khác.

Hệ thống làm mát 2 quạt điều khiển theo nhiệt độ

Cục đẩy công suất TCB T4800 sử dụng hệ thống:

2 quạt làm mát – luồng khí từ trước ra sau – tốc độ quạt điều khiển theo nhiệt độ.

Hệ thống này hỗ trợ quá trình giải nhiệt của thiết bị trong quá trình vận hành, đặc biệt khi sử dụng nhiều kênh công suất đồng thời.

Hệ thống LED theo dõi hoạt động

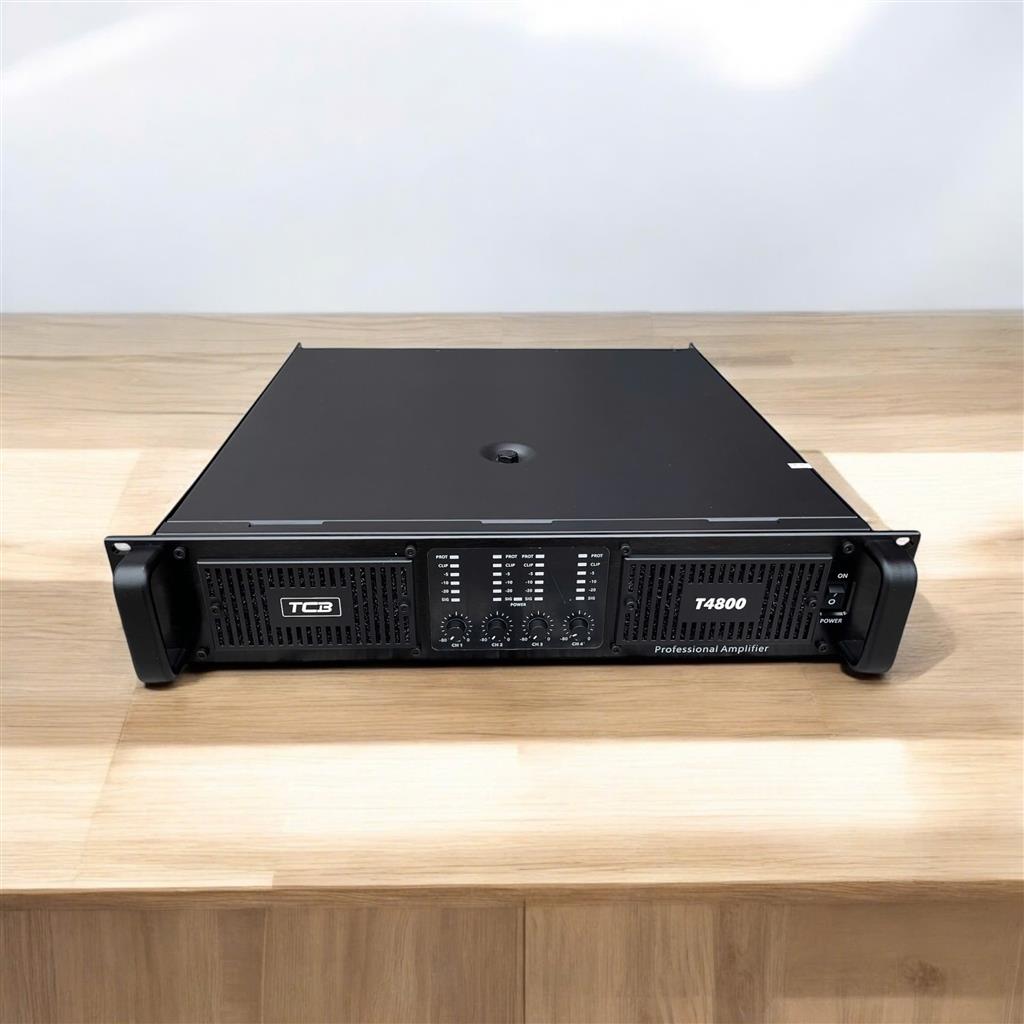

Mặt máy TCB T4800 được trang bị các chỉ báo:

ON – SIG –20 –10 –5 – CLIP – PROT

Thông qua hệ thống LED, người vận hành có thể theo dõi tín hiệu và một số trạng thái quan trọng của cục đẩy ngay trên mặt thiết bị.

Thông số kỹ thuật Cục đẩy công suất TCB T4800

Cục đẩy TCB T4800 phù hợp với hệ thống nào?

Với thiết kế 4 kênh, công suất 800W x 4 ở 8Ω và khả năng làm việc ở nhiều mức trở kháng, TCB T4800 phù hợp cho nhiều cấu hình như:

• Hệ thống karaoke chuyên nghiệp
• Âm thanh hội trường
• Âm thanh sân khấu
• Âm thanh sự kiện
• Hệ thống loa full-range
• Hệ thống loa subwoofer phù hợp công suất
• Hệ thống cần nhiều kênh khuếch đại
• Tủ máy âm thanh chuyên nghiệp

Thiết kế 4 kênh đặc biệt hữu ích trong những hệ thống cần cấp công suất cho nhiều loa hoặc nhiều vùng loa nhưng muốn tối ưu số lượng thiết bị trong tủ máy.

Lợi thế của thiết kế cục đẩy 4 kênh TCB T4800

Thay vì phải sử dụng nhiều cục đẩy 2 kênh, TCB T4800 tích hợp 4 kênh khuếch đại trong một thiết bị.

Điều này mang lại thêm lựa chọn khi xây dựng hệ thống âm thanh có nhiều loa, đồng thời giúp bố trí tủ máy gọn hơn trong những cấu hình phù hợp.

Công suất trên mỗi kênh đạt:

800W/8Ω – 1400W/4Ω – 1500W/2Ω.

Vì vậy, TCB T4800 có thể được cân nhắc cho các hệ thống cần nhiều kênh công suất ở mức trung bình đến lớn thay vì tập trung toàn bộ công suất vào hai kênh.

Câu hỏi thường gặp về Cục đẩy công suất TCB T4800

Cục đẩy TCB T4800 có mấy kênh?

TCB T4800 là cục đẩy công suất 4 kênh, cho phép sử dụng nhiều kênh khuếch đại trong cùng một thiết bị.

Cục đẩy TCB T4800 công suất bao nhiêu?

Ở chế độ Stereo, TCB T4800 cung cấp 800W x 4 ở 8Ω, 1400W x 4 ở 4Ω và 1500W x 4 ở 2Ω.

TCB T4800 có chạy được tải 2Ω không?

Có. Theo thông số kỹ thuật, TCB T4800 hỗ trợ tải 2Ω, 4Ω và 8Ω trên mỗi kênh ở chế độ Stereo.

TCB T4800 có chế độ Bridge không?

Có. Ở chế độ Bridge 8Ω, thiết bị đạt công suất 2800W x 2.

Cục đẩy TCB T4800 sử dụng mạch gì?

TCB T4800 sử dụng mạch Class H.

Damping Factor của TCB T4800 bao nhiêu?

Damping Factor của TCB T4800 đạt ≥250 tại 8Ω, 1kHz trở xuống.

TCB T4800 nặng bao nhiêu?

Trọng lượng tịnh của thiết bị là 27kg, trọng lượng đóng gói là 29kg.

Tư vấn phối ghép Cục đẩy công suất TCB T4800

Để lựa chọn và sử dụng cục đẩy công suất TCB T4800 đúng với hệ thống, cần căn cứ vào công suất RMS của loa, trở kháng, số lượng loa trên mỗi kênh và cách đấu nối thực tế.

Với thiết kế 4 kênh, TCB T4800 mang lại nhiều phương án cho các hệ thống karaoke, hội trường, sân khấu, sự kiện và những cấu hình cần nhiều kênh khuếch đại.

TCB Sound hỗ trợ tư vấn lựa chọn cục đẩy và tính toán phương án phối ghép phù hợp với từng hệ thống loa.
